齿毂、花键毂全自动抛丸清理机
日期:2021-11-23  来源:吉川机械  阅读:1626 次

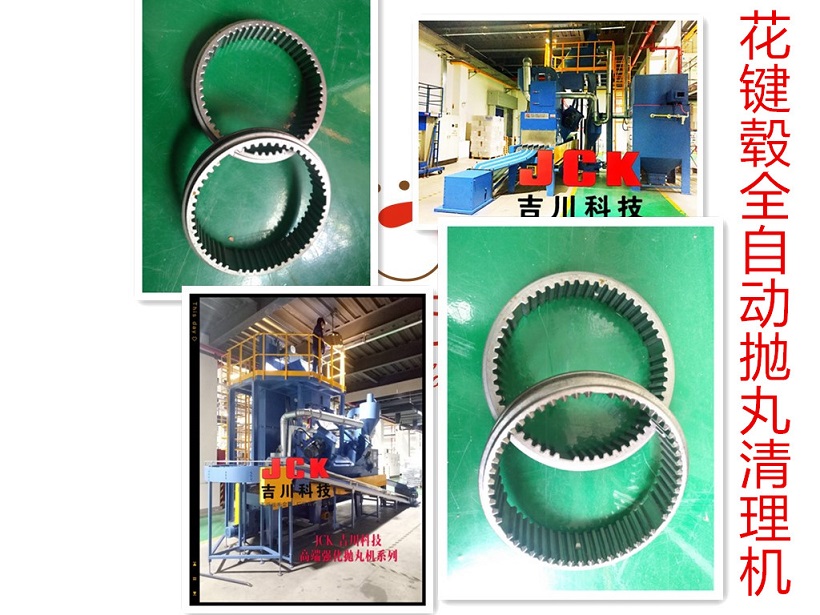

齿毂、花键毂全自动抛丸清理机

齿毂、花键毂简介

花键毂又名齿毂,是汽车同步器里面主要部件之一

  汽车同步器的主要结构,就是花键毂,既有花键孔(内花键)又有花键轴(外花键);花键毂内花键套在齿轮轴的外花键上;花键毂外花键上套有同步器齿套。

  花键毂就是用花键毂连接的轮毂,花键毂是机械传动一种,和平键、半圆键、斜键作用一样,都是传递机械扭矩的,在轴的外表有纵向的键槽,套在轴上的旋转件也有对应的键槽,可保持跟轴同步旋转。在旋转的同时,有的还可以在轴上作纵向滑动,如变速箱换档齿轮等;

齿毂、花键毂生产工艺

  同步器齿毂是汽车变速箱内的重要部件。其整体精度和性能直接决定着变速箱的安全性和稳定性。属于高密度、高强度、高精度的复杂结构零件。目前,国内粉末冶金同步器齿毂因要求精度高,通过压制用粉末冶金压机压制、烧结后不能直接达到图纸和技术要求,还要进行后序加工。粉末冶金同步器齿毂采用高强度粉末制成,特别是高档轿车用齿毂采用的d39材质,烧结后表面硬度达到hv5300以上,后序精整及数控加工都很困难,数控加工必须采用特殊刀具。现有的齿毂加工工艺的顺序是压制成型、烧结、整形、数控加工、淬火、抛丸清理和包装。



齿毂、花键毂全自动抛丸清理机工艺介绍

设备名称 jck-全自动抛丸清理机
客户产品 齿毂、花键毂
工艺流程 自动来料—抛丸清理—表面清尘—自动出料—自动翻面—抛丸清理—表面清尘—自动下料
产品形状 圆形件
喷砂的目的 清理表面,表面强化
加工面积 外表面
产品尺寸mm

(长*宽*高)

约直径210mm,高度100mm
产品材质 45号钢
使用磨料 钢砂
抛丸压力  每秒流速约85米
需要气源  1m³\min
加工效率  500件\h



齿毂、花键毂全自动抛丸清理机设备介绍

1、设备自动化程度高、无需人工操作,配生产流水线作业

2、安全防护好:设备密封好,无粉尘外溢,设备抛丸舱内直接喷射或反弹击打部位均采用高耐磨锰钢板防护,维护方便,设备注重安全防护,检修方便;

3、环保:除尘器采用高精度滤袋除尘,过滤精度高,除尘效果好,粉尘排放达国标;

4、人性化:设备在设计过程中,充分考虑操作人员的安全性、作业便利性,维护保养

得方便性;

5、设备设计采用国外先进技术,

使用案例:碧梦技
